球球大作战下载正版:劉振亞:“強直弱交”的結構將給華東、華北、華中電網造成重大安全隱患

2017-09-26 16:11來源:北極星輸配電網瀏覽數:117
文章附圖

球球大作战测试服免激活码 www.lxofd.icu 9月21日,由中國工程院、國家能源局共同主辦的第四屆能源論壇暨國際工程科技發展戰略高端論壇在北京會議中心召開。


當天下午,中國電力企業聯合會理事長、國家電網公司原董事長劉振亞在作題為“特高壓技術創新與能源革命”的報告時表示:“到今年年底,納入大氣污染防治行動計劃的’四交四直’特高壓工程將全部投產,每年可向東中部地區送電近4000億千瓦時,減少東中部發電用煤1.8億噸/年。但是特高壓到今年年底除了新疆到安徽的±1100千伏這一工程不投運以外,其他將全部投運,明年幾乎無工程可干。這就是事實,這就是現實!”會上,劉振亞還說,“鐵路可以有四縱四橫,現在正在搞八縱八橫,國家鼓勵投資;但電網批項目就這么難,這個思想問題應該得到解決?!?/p>


據劉振亞介紹,截至目前,我國已經建成投運“八交九直”17個特高壓工程,在建“兩交四直”6個特高壓工程,但當前這種“強直弱交”的結構將給華東、華北、華中電網造成重大安全隱患。


他舉例說到,目前華北、華中已經形成一張同步電網,但8年多來僅通過一條特高壓交流單線聯網,存在很大的安全風險。為防止大電網事故,已投運的特高壓直流被迫限功率運行,新的直流也不能再建。


“這些問題是非常嚴重的!中國這么多年沒有發生大電網事故,是經驗,是榮譽。但這個經驗和榮譽說不定什么時候就被毀于一旦,這不是危言聳聽。我希望今天的會議、向大家的匯報作為一次見證!”劉振亞表示,“當務之急,必須加快建設特高壓交流西縱工程(蒙西-湘南)、中縱工程(錫盟-張北-贛州)、東縱工程(濟南-棗莊-徐州-南京),盡快實現交直流協調發展,才能確保大電網的安全穩定運行?!?/p>


劉振亞指出,當前,我國能源發展正處于加快轉型的關鍵期,能源需求還將保持較快增長,能源發展任務非常艱巨,一些深層次矛盾和問題亟待解決。推動能源轉型,必須抓住電網這個關鍵,發揮電網配置資源的重要作用,加快建設覆蓋全國、配置能力強的特高壓電網,推動實現清潔替代和電能替代。特高壓電網是經濟高效的能源配置平臺,為能源電力行業破解發展難題、實現轉型升級提供了重要技術支撐和根本解決方案,依托特高壓電網建設我國能源互聯網是能源轉型的當務之急。


劉振亞提出,深化認識特高壓電網在保障電力供應、清潔發展、電力安全、電力改革中的重要作用,對于加快特高壓電網發展、推動我國能源生產和消費革命具有重要意義。為適應經濟社會發展需要,特高壓電網在解決缺電難題、提高配置能力、優化電力結構等方面發揮著不可替代的重要作用;特高壓電網將有力促進清潔能源快速發展,解決清潔能源消納難題,治理大氣污染,推動實現能源清潔轉型;建設交直流協調發展、輸電能力更強、安全水平更高的特高壓交直流混合大電網,將大幅提升電網安全承載能力和資源配置能力,滿足未來我國能源和電力需求;特高壓電網代表先進的生產力,對促進電力市場建設和供給側結構性改革將發揮重要作用。


劉振亞強調,特高壓電網是國家重要的能源基礎設施。我國特高壓工程的成功來之不易,應當倍加珍惜、共同維護這一世界級創新成果,讓特高壓電網造福中國、惠及世界。建設全球能源互聯網是國家重大戰略,習近平主席多次在講話和批示中作出重要部署。依托特高壓電網構建全球能源互聯網,將具有時區差、季節差、電價差、資源差的各國各洲電網互聯起來,能夠推動各類清潔能源大規???、大范圍配置和高效使用,保障世界能源安全、清潔、低碳、高效供應。

延伸閱讀1:



強直弱交型混聯電網會有啥威脅?


我們都知道,廣義電網即電力系統,是由發、輸、變、配、用5個主要環節構成的統一整體,實現電能生產、傳輸、分配與消費的過程。而交、直流則是輸電環節中的2種典型形式。


我國電網是在局部地區電網興起和完善的基礎上,逐步演化形成省級電網和多省聯合的區域電網,并于20世紀90年代至21世紀初,開展了鄰近區域電網交流弱互聯的工程實踐;與此同時,在20世紀90年代,以三峽送出工程為契機,拉開了利用直流進行區域電網互聯的全國聯網序幕;2008年晉東南—南陽—荊門1000kV交流工程投運和2010年四川向家壩—上海奉賢±800kV/6400MW直流工程投運,標志著我國已步入區域電網大容量特高壓交直流互聯新時代。


對應電網發展進程,我國輸電網主導形態依次經歷了純交流階段、超高壓小容量直流與交流混聯階段,以及特高壓大容量直流與交流混聯的當前發展階段。隨著特高壓直流容量由6400MW 逐漸增大至 7200MW、8000MW 和12000MW,以及單一直流落點發展為多直流送出和饋入密集落點,與純交流電網和超高壓小容量直流與交流混聯的電網(以下統稱為傳統電網)相比,當前交直流混聯電網的特性已發生深刻變化。電力工程界與學術界高度關切這一特性變化,在綜合電網運行控制實踐以及計算分析和研究思考的基礎上,高度概括了當前特高壓交直流混聯電網的新特性—強直弱交(strong HVDC and weak AC system,SDC-WAC)特性。


強直弱交型混聯電網的穩定威脅形式


強直弱交型混聯電網主導穩定形態


強直弱交型混聯電網中,交流電網發揮著基礎性支撐作用,其穩定與否直接關乎電網功能—連續可靠供電能否實現。因此,混聯電網失穩,其核心仍為交流電網失去穩定,表現為故障沖擊下交流電網的有功、無功不能達到平衡,電網中發電機功角、母線電壓、系統頻率等關鍵電氣量大幅變化,且無法恢復至新的穩定運行狀態。與此對應,強直弱交型混聯電網的主導穩定形態仍為功角穩定、電壓穩定和頻率穩定3種。


與純交流電網不同,在交直流混聯電網中,直流電流源型換流器電網換相,可使交流故障激發的擾動能量顯著增大;直流換流器有功無功強關聯、交流與直流強耦合,使交流電網多穩定形態交織;直流控制方式與控制邏輯轉換引起的交直流交換功率非線性變化,使交流電網受擾行為更加復雜。


在強直弱交型混聯電網中,特高壓直流大容量輸電顯著增大了擾動所能激發的不平衡功率,電網穩定性威脅形式呈現新變化,如第2.2節所述,表現為單一故障向連鎖故障轉變和局部擾動向全局擾動擴展2個方面,其發生、發展形式如圖所示。


單一故障向連鎖故障轉變


在強直弱交型混聯電網中,交流單一故障和直流單一故障向連鎖故障轉變的風險,均顯著增大,具體表現如下。


對于直流饋入的受端電網,交流單一短路故障引發近電氣距離多回直流同時換相失敗,有功瞬時中斷激發的擾動沖擊相互疊加,易導致系統功角振蕩,位于振蕩中心近區的直流逆變站則會因電壓大幅跌落,存在連續換相失敗甚至永久閉鎖風險;多回直流換相失敗后有功同時恢復提升過程中,逆變站從交流電網吸收大量無功,存在因交流電壓無法恢復導致發電機過勵跳閘、電動機低壓脫扣等風險。


對于直流外送的送端電網,交流單一短路故障后,受直流有功恢復延遲影響,配套電源出力受阻程度增大,機組加速使局部地區面臨短時頻率驟升,易導致鄰近風電、光伏等新能源高頻脫網;單一直流閉鎖等故障,濾波器切除前過剩無功注入交流電網使局部電網面臨過電壓沖擊,易導致新能源高壓脫網。


此外,單一特高壓直流送出功率占區域電網發電比例,或饋入功率占區域電網負荷比例較大的場景中,直流閉鎖引起的送、受端電網功率盈余和缺額,易導致高頻切機、低頻減載動作;直流閉鎖后轉移潮流沖擊交流輸電瓶頸,易引發線路過負荷跳閘等,均是強直弱交型混聯電網中單一故障向連鎖故障轉變的重要形式。

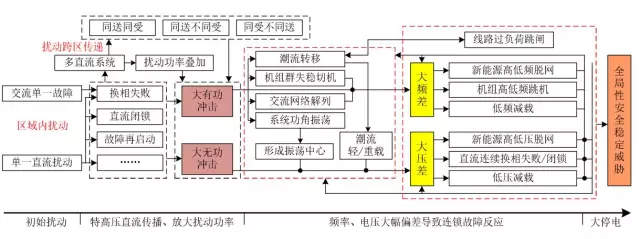

強直弱交型混聯電網穩定威脅的發生、發展形式


以上內容整理自《電網技術》雜志,全文可至官網訂閱

2017年 41卷 8期

刊出日期:2017-08-10

延伸閱讀2:

《特高壓交直流混聯大電網運行關鍵技術標準研究》

獲立項

近日,由國家電網公司牽頭、中國南方電網公司等單位共同參與申報的國家重點研發計劃項目《特高壓交直流混聯大電網運行關鍵技術標準研究》獲“國家質量基?。∟QI)共性技術研究與應用”國家重點研發計劃項目批準立項。

  國家電網公司牽頭組建具有豐富標準化科研和實踐經驗的研究團隊,整理國內外電力行業標準近200項,梳理我國特高壓交直流混聯大電網運行關鍵技術標準研究框架,按照要求,高效、優質完成了申報工作。為確保申報成功,國家電網公司組織開展了10余次以院士為組長的專家評審會,經過半年的艱苦奮戰,順利通過國家科技部預申報、正式申報、答辯審查。

  該項目隸屬“國家質量基?。∟QI)的共性技術研究與應用”重點專項,是我國首次大批量聚焦特高壓電網和大規模新能源運行的系列標準研究專項。項目預期總結提煉電網運行與控制經驗和科研實踐成果,針對現有標準存在的不適應或缺失等問題,擬制定30項國家標準,內容涵蓋電網仿真分析、繼電?;?、安全穩定控制等關鍵技術領域,滿足大容量直流和大規模新能源接入后提高電網仿真精度和效率、強化電網防御水平、提升電網狀態的快速感知能力、促進新能源精細化控制和充分消納的需求。
